La liaison frigorifique 1/4 3/8 50 m est un composant essentiel dans l’installation de systèmes de climatisation et de pompes à chaleur. Choisir la bonne liaison et comprendre son installation est crucial pour garantir une performance optimale et une longue durée de vie de votre équipement. Cet article vous guide à travers les aspects importants de cette liaison spécifique.
Qu’est-ce qu’une Liaison Frigorifique 1/4 3/8 50 m ?

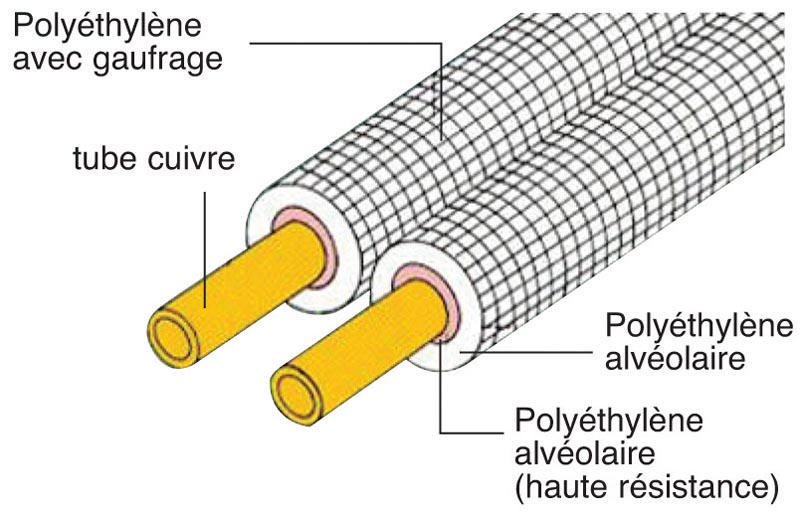

Une liaison frigorifique est un ensemble de tuyaux en cuivre isolés, utilisés pour connecter l’unité intérieure (évaporateur) et l’unité extérieure (condenseur) d’un système de climatisation ou d’une pompe à chaleur. La liaison frigorifique 1/4 3/8 50 m se caractérise par ses diamètres de tuyaux (1/4 de pouce et 3/8 de pouce) et sa longueur de 50 mètres.
Pourquoi Choisir une Liaison Frigorifique de Qualité ?
L’importance d’une liaison frigorifique de haute qualité ne doit pas être sous-estimée. Une liaison de mauvaise qualité peut entraîner :
- Fuites de réfrigérant : Diminution de l’efficacité du système et impact environnemental négatif.
- Pertes de performance : Augmentation de la consommation d’énergie et diminution de la capacité de refroidissement ou de chauffage.
- Corrosion : Réduction de la durée de vie de la liaison et du système complet.
Caractéristiques Techniques de la Liaison Frigorifique 1/4 3/8 50 m
Voici un tableau récapitulatif des caractéristiques importantes :
| Caractéristique | Description |
| Diamètres des tuyaux | 1/4 pouce (6.35 mm) et 3/8 pouce (9.52 mm) |
| Longueur | 50 mètres |
| Matériau | Cuivre (de préférence recuit pour faciliter le cintrage) |
| Isolation | Mousse de polyéthylène réticulé (épaisseur variable, souvent entre 8 et 13 mm) |
| Compatibilité réfrigérant | R32, R410A (vérifier la compatibilité spécifique avec votre système) |
| Pression maximale | Variable selon le fabricant, généralement supérieure à 40 bars |
| Normes | EN 12735-1 (Cuivre et alliages de cuivre – Tubes ronds sans soudure pour le conditionnement d’air et la réfrigération) |
Installation de la Liaison Frigorifique 1/4 3/8 50 m
L’installation d’une liaison frigorifique 1/4 3/8 50 m doit être effectuée par un professionnel qualifié. Cependant, voici les étapes clés :
- Préparation :
- Couper la liaison à la longueur nécessaire (si besoin).
- Ébavurer les extrémités coupées pour assurer une bonne étanchéité.
- Cintrer les tuyaux avec un outil approprié pour éviter les pliures.
- Connexion :
- Raccorder les tuyaux aux unités intérieure et extérieure en utilisant des raccords flare (dudgeon).
- Serrer les raccords avec une clé dynamométrique pour éviter un serrage excessif ou insuffisant.
- Tirage au vide :
- Connecter une pompe à vide au système.
- Tirer au vide pour éliminer l’air et l’humidité.
- Vérifier l’étanchéité du système avec un manomètre.
- Libération du réfrigérant :
- Ouvrir les vannes de l’unité extérieure pour libérer le réfrigérant.
- Test et mise en service :
- Vérifier le bon fonctionnement du système (températures, pressions).
Conseils Importants pour l’Installation
- Ne jamais plier brusquement les tuyaux. Utilisez une cintreuse pour éviter d’écraser le cuivre.
- Assurez-vous que l’isolation est intacte tout au long de la liaison pour éviter la condensation.
- Protégez la liaison des UV si elle est exposée au soleil.
- Faites appel à un professionnel pour garantir une installation correcte et sécurisée.
FAQ sur la Liaison Frigorifique 1/4 3/8 50 m
- Puis-je utiliser une liaison frigorifique de 50 mètres pour une installation plus courte ?
Oui, mais il est préférable de couper la liaison à la longueur appropriée pour éviter les pertes de charge et optimiser la performance du système. - Quelle est la différence entre une liaison frigorifique 1/4 3/8 et une autre dimension ?
Les dimensions des tuyaux (1/4 et 3/8) sont adaptées à une certaine puissance de climatiseur ou de pompe à chaleur. Utiliser une dimension incorrecte peut affecter la performance et l’efficacité du système. - Puis-je installer moi-même une liaison frigorifique ?
Il est fortement recommandé de faire appel à un professionnel qualifié, car l’installation nécessite des outils spécifiques et une connaissance des fluides frigorigènes. Une mauvaise installation peut être dangereuse et annuler la garantie de votre équipement. - Comment entretenir une liaison frigorifique ?
Vérifiez régulièrement l’état de l’isolation et l’absence de fuites. Si vous constatez des problèmes, faites appel à un professionnel. - Quel réfrigérant est compatible avec une liaison frigorifique 1/4 3/8 ?
La plupart des liaisons sont compatibles avec le R32 et le R410A, mais vérifiez toujours les spécifications du fabricant avant l’installation.
En conclusion, la liaison frigorifique 1/4 3/8 50 m est un élément crucial pour la performance et la durabilité de votre système de climatisation ou de pompe à chaleur. Un choix judicieux et une installation correcte, idéalement par un professionnel, vous garantiront un fonctionnement optimal et une tranquillité d’esprit.
